雙模式多功能微波治療儀

產品名稱：多功能微波治療儀 (國家藥監局注冊產品名稱)

型 號：TB-1-A

熱療模式：脈沖和持續可切換選擇

簡要說明：

一 什么是雙模式

本儀器的微波理療模式包括脈沖模式和持續模式兩種，且可隨時切換。

（1）持續模式：國產微波治療儀的主要微波輸出模式，設置微波輸出功率后，微波以設定值的功率穩定輸出，此模式特別適應病灶組織比較淺表的疾病，特點是將能量集中于皮膚及里3公分的深度范圍，比如傷口不愈合、鼻炎和一些皮膚潰爛疾病。

（2）脈沖模式：多年以前一直是進口微波治療儀的專有模式，設置微波輸出功率后，微波以脈沖的形式輸出，工作過程中一般采用兩種輸出狀態交替進行，輸出時是以設定值高得多的功率間歇式輸出微波到病灶組織，而在停止時是以“零”功率輸出，但是有效功率（即平均功率保持設定值），這種模式優點很多，一是由于當在微波處于工作狀態時，輸出功率成倍增加，所以對較深病灶的療效明顯好于持續式微波輸出模式。二是由于采用一定時間內停止輸出微波能量，所以患者在治療時能感覺到更熱的效果，這種做法對熱不敏感的患者尤其重要，可以主動防止熱灼傷。所以脈沖微波的模式，特別適合病灶位置比較深的疾病，對比使用后，患者能感覺到效果更好更快。

注意：脈沖微波之間也是具有一定差異，一般講，儀器的功率都是可以滿足要求，但是治療效果與穿透深度有關，“深度越深，效果越好”這是大家都能明白的，但是穿透的深淺是由脈沖工作時采用的脈沖峰值決定，天津施耐德醫療設備有限公司的這一款家用型雙模式微波治療儀，采用高達80-100瓦的脈沖峰值，能適合絕大多數退行性骨關節疾病和慢性頑固性軟組織疾病治療的需要。

二 儀器原理和構成

（1）儀器治療疾病機理：微波治療儀也叫炎癥治療儀，是目前醫院使用并得到高度認可的的各種炎癥、感染的治療設備，屬于國家藥監局管轄的三類治療儀器。在醫院的耳鼻喉科、理療科、前列腺科、婦科、骨傷科、理療科、皮膚科等科室作為主要的物理治療設備而得到廣泛運用。它是將直流高壓和大電流的燈絲電壓施加在磁控管上，使磁控管產生微波，通過特制的微波理療線和微波輻射器，將產生的微波導出到待治療的病灶，使病灶內的水分子產生高速旋轉和振蕩，因此通過微波照射，患者能迅速感覺到整個病灶，包括病灶內部的溫度快速上升，因此，病灶內的血液循環得到徹底改善，炎癥組織的水腫在微循環的改善下快速吸收，同時由于供應病灶的營養顯著改善，受損組織的細胞功能得到恢復，這就是微波被醫學界公認為治療骨關節疾病和軟組織炎癥疾病的設備的治療機理；

（2）儀器構成：微波治療儀內部結構比較復雜，包括微波源（磁控管）、控制主板、高壓變壓器、燈絲變壓器、整流主板、諧振腔、理療頭、射頻輸出線和主板電源等，微波治療儀是采用數字電路設計，內置PID 電路，由于內部有高壓，所以不是很熟悉設備的工程師，不要輕易拆機維修。

三 脈沖式微波治療儀的優勢

脈沖式微波在療效上比靜態微波更確定，效果更快。傳統微波治療儀表現為治療時微波功率穩定持續地輸出，最大特點是功率不能太高，治療功率太高很容易造成受照射組織發生燙傷，但過低的功率輸出，造成較深病灶得不到充分的微波能量，因此血液循環（主要指微循環）的改善就不充分。而脈沖式微波微波治療儀在每個脈沖周期內，輸出微波功率最大達到100W左右，間歇式的輸出不但保證了平均功率不變，而穿透深度要遠遠大于傳統微波，國際上知名品牌都是用脈沖來提高療效和避免燙傷的發生。所以，脈沖式微波治療儀深受患者和醫務人員的歡迎，以前即使是在醫院，也有過微波灼傷的事情發生，但是脈沖微波的誕生，使得人們只要正常依據使用說明書使用，是非常安全的，我們推出的脈沖微波（2008年起），多年來深得用戶的信任和喜愛。

四 微波治療儀治療疾病的特點

很多人包括部分醫生，對微波治療儀的神奇效果不是很相信，但是已經開展微波治療儀使用的科室和使用過的患者，都能驚嘆其療效。微波治療儀是通過改善血液循環來治療疾病，被醫學界公認為“炎癥治療儀”，而且療效迅速，急性炎癥比如急性扭傷、傷口感染等一般當次見效；而慢性疾病如慢性關節炎、慢性前列腺炎癥等疾病，2次左右就能感覺癥狀減輕，但根據病灶組織受損害時間的長短不同，疾病的康復時間也有所不同，一般在1-2周內，但也有3-4周。不過對具有一定退變的疾病，還是需要堅持1-2個月的治療，主要用于對退變組織康復的需要，這樣才能鞏固療效，不易復發。

五 醫院使用微波治療儀的狀況

微波治療儀是醫院最認可的用于多科室各類炎癥或者感染治療的設備，很多正規醫院將它用于骨關節疾病的治療，尤其是風濕性關節炎、滑膜炎、腰椎疾病、頸椎疾病和骨折愈合等運用非常廣泛，而且患者和臨床醫生對其療效是非?？隙ǖ摹Ｄ壳?，醫院的前列腺炎癥治療和婦科炎癥的治療，大都是采用微波治療儀來治療的，而且療效也深得患者和醫生的認可，國內這些年來微波治療儀在醫院取得長足進步，目前醫院的理療科、骨傷科、婦科、外科、耳鼻喉科、男性科、腫瘤科、呼吸科、肛腸科等都已經將微波治療儀作為最重要的理療設備來使用。

六 主要技術參數和配置

（1）主要技術參數

微波功率：1-20W （顯示值、均值）

理療模式：脈沖和持續雙模式 ，可隨時切換。

脈沖峰值：80-100瓦

整機重量：5公斤（凈重）

駐 波 比：小于3（國標）

（2）配 置

主機1 臺（型號是TB-1-A雙模式型）

理療線1根（天津609產射頻軟線 特制304不銹鋼回力保護）

機械臂1 支 （金屬軟管型，可隨意調節 無關節設計）

理療頭2只（1圓1方，圓型理療頭采用多圈阿基米德天線技術）

說明：不同疾病出于療效的需要最好選擇不同的理療頭，這樣更有利于照射面積和深度來提高效果，建議用戶在選擇儀器時咨詢廠家，以提供更適當?shù)睦懑燁^。

Φ120 圓柱形理療頭：

面積比較大的疾病或者病灶感比較模糊的疾病，建議采用該理療頭，該理療頭技術特點非常鮮明，內置阿基米德多圈螺旋天線，理療時由于直徑達到12公分，理療面積較大，同時天線的微波能量輸出非常均勻而且成縱波形式輸出，理療深度深。腰椎病 肩周炎和婦科炎癥、前列腺疾病比較適合。

Φ80 圓柱形理療頭：

面積適中，同樣內部也是采用多圈阿基米德天線，物理特性好，建議膝關節疾病、腳踝關節、咽炎頸椎病等患者朋友選用此理療頭。

Φ60 圓柱形理療頭：

面積相對小，這是我們專門為了鼻炎設計的理療頭，面積小可以保護眼睛。

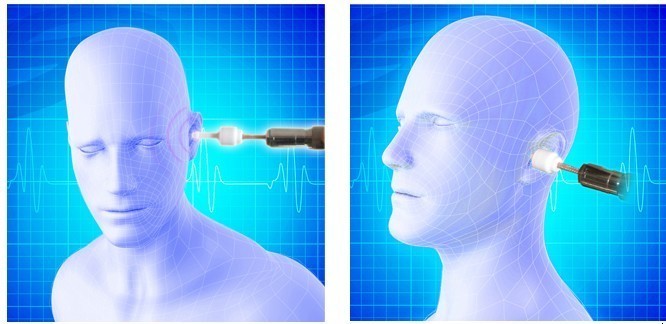

中耳炎理療頭：

中耳炎病灶位置比較特殊，治療時可以將該理療頭直接插在耳道里，理療頭直接對著中耳病灶部位，能大大提高效果。

畢竟選擇家用微波治療儀的用戶不是很專業，為了大家更加客觀了解微波和微波治療儀，下面用“熱議話題”方式，幫助大家更好了解微波、認識微波、選擇微波治療儀：

熱議話題--帶您走進科學的微波世界

（1）微波有沒有輻射？

很多人總是將微波治療儀和微波爐聯系起來，其實這是知識性的錯誤，電磁波輻射分為電離輻射和非電力輻射，對人體有害的輻射是電離輻射，就是當電磁波的頻率足夠高的時候，能電離分子結構，將連結分子間的分子鍵打開，對人體致癌的角度看，就是將染色體上的DNA中的脫氧核糖核酸電離開，使遺傳密碼發生改變，這是人們最擔心和忌憚的，現代物理學已經表明，微波的頻率不但低于X射線r射線這樣的超危險電磁波，也低于有一定電離能力的紫外線，而且也遠遠低于在安全的電磁波范圍內包括光波和紅外線這些電磁波，所以人們的擔心是沒有必要和多于的。

（2）微波泄漏

國家標準規定的微波泄漏是10mw/cm2,其實這是針對電磁的抗擾能力規定的，不是針對人的安全規定的。因?yàn)?a >微波治療儀作為電器設備，里面本身有很多比較復雜的電路部分，如果接受到超量的微波泄漏，可能會干擾微波安全控制，實際上國家醫療器械檢測中心的標準雖然以10mw/cm2來檢測是否合格，但是實際檢測結果很多是“檢測不到”或者僅僅是0.01mw/cm2，所以微波泄漏是與人體無關的指標；另外，大家想一下，理療時我們?cè)瓌t上是要求用微波理療頭將微波100%導出到人體，我們計算一下，用8公分的圓柱形理療頭，將能量設置為10瓦，那么最理想的人體接收到的微波能量密度是（10*1000）/(0.25*64)=199.04mw/cm2,其結果遠遠高于微波泄漏的法定值，所以對微波泄漏的擔心是誤導性的宣傳，是偽科學的體現。對不具備這方面知識的用戶是不公平的誤 導。

（3）治療鼻炎是將理療頭插在鼻腔里好還是在外邊好？鼻炎包括鼻炎、鼻竇炎等是耳鼻喉科常見疾病，與自身抵抗力、環境等有很大的關系的疾病，病灶點不在鼻腔外部，即使是鼻甲肥大，也不是插在鼻腔里可以直接接觸或者很好照射到的。微波穿透力很強，我們只需將理療頭對著病灶位置取體表位直接在外照射，然后適度將理療頭的角度朝嘴巴角度一點就可以（避免直射眼睛），這是國內醫院很習慣的做法，插在鼻腔里，由于微波的穿透力強，還是可以直射到眼睛部位的，最好的做法是治療鼻炎時，佩戴防微波輻射眼睛（見示圖），可以將直面的微波能量100%擋住，這樣做是最安全的，但是這需要專業的眼鏡，不能采用市場上的大眾型的防輻射眼鏡，因?yàn)槲⒉úㄩL遠遠長于可見光和紫外線，該類眼鏡擋得住紫外線和部分紅外線，但是對微波這樣的厘米級的電磁波時毫無作用的。天津施耐德醫療特別為保護眼鏡設計了雙層導電玻璃眼鏡，建議治療鼻炎時尤其是小孩治療鼻炎時佩戴（選配件）。

（4）治療中耳炎注意事項：

中耳炎也是比較頑固的疾病，具有多發特點，上火或者習慣性的中耳進水等都能引起中耳炎，過去臨床上沒有太好的治療方法。由于中耳炎位置比較獨特，一般理療設備都不能針對中耳炎設計，用微波理療頭在耳朵外部進行理療，雖然有一定的效果，但是遠遠沒有達到應有的效果，建議必須采用插在耳道里面的中耳炎專用理療頭，這樣可以理療時直接對著病灶部位，效果非常迅速，很多患者使用后甚至認為是“神奇”效果。當然也有很多非神經性耳鳴患者，用微波中耳炎理療頭進行熱療，能收到非常意外的療效，一些在醫院用其它方法治療了幾個月甚至幾年的患者，用微波熱療1-2周就輕易康復。

（5）不疼痛是不是已經徹底康復？

微波治療儀治療炎癥疾病效果快，但是很多患者甚至醫生都存在誤區，大家知道，無論是退行性骨關節疾病還是慢性軟組織炎癥，很多疾病患者都是由于感覺疼痛才認識到問題的嚴重性，疼痛是由于軟組織炎癥導致組織內水腫組織有機會在活動狀態下壓迫神經，甚至不活動也壓迫神經（持續性的疼痛，非常痛苦）。我們只要將將微波理療頭對著病灶部位進行照射，微波的穿透力使得病灶內的導致水腫的代謝物很快被循環掉（也叫吸收），所以軟組織細胞的炎性水腫反應就很快消失，患者因此能感覺到滿意的消除疼痛的效果，這種效果不需要很長時間，患者一般在接受微波理療后1-2周就可以做到。實際上后續的治療才是關節，因?yàn)檫@些疾病大都是屬于慢性退行性疾病，病灶組織或者病灶組織的細胞因?yàn)殚L期的微循環障礙，一定會積累一定程度的退變，這是細胞不正常新陳代謝的結果，是不可抗拒的必然結果，所以治療關鍵是如何對退變組織進行康復，這樣才可以徹底治愈或者不易復發。其實退變組織是在細胞新陳代謝受影響后產生和積累的 ，治療退變組織也是在良好的微循環改善下的正常的細胞新陳代謝下產生和積累的，所以我們必須在沒有癥狀下堅持治療一段時間，這樣才能真正康復，這也是購買家用型微波代替長時間跑醫院的帶來的麻煩。

（6）關節炎、通風和風濕性關機疾病、強制性脊柱炎等的治療認識

這些疾病都會導致退行性骨關節疾病，就是致炎物質不一樣，治療的機理都是將這些致炎物通過促進病灶血液循環吸收掉，從而恢復關節的正常新陳代謝，緩解或者消除退變的發生和積累，代謝物、尿酸、CCP 或者CRP 等等的都會影響微循環和細胞代謝，所以類疾病用微波治療儀的作用就是清楚代謝物、回復正常的細胞代謝，保證不出現退變，同時對已經退變的組織進行一定程度的修復。目前微波熱療，已經成為這些疾病必不可少的關節康復和保護設備。

（7） 微波熱療注意防范燙傷

（1）在微波治療儀說明書中反復提到，對熱不敏感患者慎用或者禁用，道理是很簡單的；微波作為熱療儀器，如果患者理療時，感覺不到熱度，或者熱感比較差，而我們?cè)谑褂脮r(shí)微波功率調的比較高，那么是很可能因?yàn)槿梭w組織溫升過高而被灼傷的，

（2）對熱不敏感的最大群體是糖尿病患者，由于長期的高血糖所致的周圍神經損傷，導致不能正常感知溫度，這是最需要注意的。臨床實踐也證明，低功率微波熱療，對修復受損神經很有幫助。一些糖尿病患者的傷口潰爛或者長期不愈，臨床上也支持進行低功率微波理療進行修復。

（3）待治療部位不能植有金屬，這是因?yàn)槲⒉ㄓ錾辖饘倌墚a(chǎn)生很強的聚集效應，使得金屬周圍的組織溫升過高而出現灼傷。

（轉錄必究）
